【摘要】本文對深基坑的壓力微型管樁及錨索錨噴支護施工方法進行了較為詳細的介紹，供同行參考
　　關鍵詞：壓力微型管樁，預應力錨索噴錨支護，施工方法
　　
　　某工程規劃總用地面積約15980.90平方米(23.971畝)，總建筑面積122093平方米，地下室四層，地上28層。基坑開挖深度為12m，局部開挖17.30m，基坑安全等級為二級。在開挖深度內，地層主要為第四系雜填土、硬塑含礫粘土、圓礫及第三系全風化巖層組成，坑壁土層以雜填土、硬塑含礫粘土、圓礫、全風化巖層為主，部分坡面垂直開挖，開挖后坑壁(雜填土圓礫、全風化巖層)自穩性差或較差。
　　本基坑支護采取臨時性錨噴支護結構，深度超過12.0m以及坡面垂直開挖的部位輔以壓力灌漿微型鋼管樁和預應力錨索。主要施工分項包括：壓力灌漿微型鋼管樁施工；土方分層開挖；土釘、錨索鉆孔、制作與安裝、灌漿；鋼筋網片綁扎、焊接；噴射鋼筋護坡；預應力錨索張拉、鎖定；基坑監測等。這里我們主要針對邊坡自穩性最差的部位所增加的壓力灌漿微型鋼管樁和預應力錨索基坑支護方法進行詳細的介紹。
　　
　　一、壓力灌漿微型鋼管樁施工
　　1、材料選用
　　○1水泥：42.5普通硅酸鹽水泥。
　　○2骨料：骨料粒徑應小于20mm。
　　③鋼管：使用普通焊接鋼管，鋼管直徑D=80mm，壁厚=4mm。
　　④外加劑：本工程采用水玻璃或早強減水劑來提高樁身混凝土的早期強度。
　　⑤注漿用水：普通自來水可作為混凝土拌合用水。
　　2、主要機具準備
　　壓力灌漿微型鋼管樁施工的主要機具設備由鉆孔機、注漿泵、灰漿攪拌機及其配套管線組成。
　　
　　3、施工工藝
　　(1)工藝流程

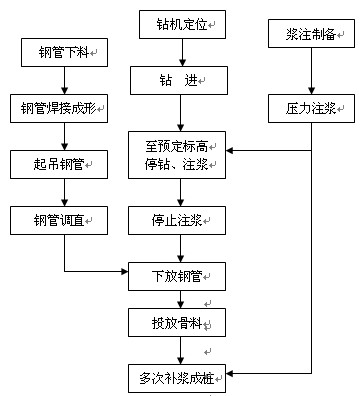

　　壓力灌漿微型鋼管樁工藝流程圖
　　4、操作工藝
　　采用300型地質鉆機鉆孔至設計深度；在提升鉆桿的同時通過設在鉆頭上的噴嘴向孔內高壓(0.5～1.5MPa)灌注已制配好的水泥漿液，至漿液達到沒行塌孔危險，或地下水位以上0.5～1.0m處；待鉆桿全部提出后，向孔內放置鋼管，并放入至少1根離孔底1m的補漿管，然后投放粗骨料(20mm以內卵石)至設計標高以上0.5m處；最后通過補漿管，在水泥漿終凝之前多次重復地向孔內補漿，直至孔口返出純水泥漿、漿面不再下降為止。操作工藝分述如下：
　　
　　①鉆機定位：由鉆機指揮人員指揮鉆機司機，將300型地質鉆機移到擬施工樁位，鉆頭的鉆尖對準標志樁后，將鉆桿調至垂直角度，垂直度控制在樁長的1％以內。如果地基承載力不能滿足鉆機行走要求，則應采用枕木、槽鋼等墊道。鉆機底座必須采用枕木墊實。
　　鉆進：將鉆頭(直徑不能小于設計主桿直徑)輕放入土、合上電閘、鉆頭及鉆桿緩慢鉆人土中，利用循環沖洗泥漿將孔內土層液化后排出孔外。
　　②制漿：制漿人員按技術人員技術交底中水灰比(0.5)所決定的需水量，在攪漿桶內設定放水標志，每次攪漿前加水至標志位置；攪漿工人按技術交底中水灰比所決定的水泥包數整齊的摞好在攪漿桶前，過數后方可將水泥拆包倒人攪漿桶開始攪漿。
　　③補漿管安放：將20mm聚氯乙烯補漿塑料管穿入加工成型的鋼管內，并使補漿塑料管入樁孔時下端距孔底1m，當樁長超過13m時，宜放兩根補漿管，為一長一短，長管下端距孔底lm，短管為樁長的l／2即可。
　　④注漿：
　　A、鉆至設計標高后，鉆桿不再下放，鉆機機長向注漿人員發出注漿信號。
　　B、注漿人員接到信號開始注漿的同時向鉆機機長發出應答信號，鉆機機長接到信號30s左右、并觀察高壓膠管伴隨注漿到達位置產生劇烈擺動的特征，確認漿液到達孔底后，開始提鉆。
　　C、鉆機機長根據提鉆速度和注漿人員定時發出注漿量信號，指揮提升鉆桿，保證注漿量略大于提鉆形成的鉆孔空間、確保鉆頭始終浸沒在漿面下1.0m左右。一般注漿壓力1.5~2.5MPa。
　　⑤提出鉆桿。鉆桿提升至不塌孔標高位置時，停止注漿，在孔口清理干凈后、將鉆桿提出孔外。
　　⑥下鋼管：
　　本工程鋼管采用單吊點起吊，鋼管長度必須限制在6m以內，超過6m的鋼管分兩次起吊，接頭采用焊接。
　　A、將鉆機上一端帶封閉環、長度約l0m的鋼絲繩(φ8～φ16的專用吊繩、以下同)從位于約1/4管長位置鋼管吊點(焊接雙道架立箍筋)位置臨時連接，同時在吊點處及對應點拴好2根φ25mm、長度約20m的控制繩，在鋼管的左右兩個方向人工拉緊方向控制繩。
　　B、將鋼管吊至與地面垂直時，將鋼管中心對準孔口。
　　C、孔口操作人員扶好鋼管、松開副卷揚將鋼管緩慢平穩地下入樁孔，吊點下移至接近孔口時松開方向控制繩，繼續下降鋼管至設計標高位置。
　　D、用水準儀測量并將鋼管固定在設計標高處。
　　⑦孔內投骨料：鋼管就位后立即在孔口安放漏斗并將裝滿骨料的斗車推至孔口，將斗車對準漏斗、均勻緩慢的往樁孔內傾倒骨料，骨料高出樁項標高0.5m時投料完成，并作好紀錄。
　　⑧補漿：
　　A、長管補漿：投料完成以后約15min，補漿員用孔土將樁孔圍高0.3m，將注漿管接頭與擬補漿樁孔的長補漿管快速接頭連接，補漿員向制漿站發出開泵補漿信號后退離樁孔5m以外。開泵補漿(補漿壓力1.5～2.5MPa.)后漿面上升，前次補漿應將泥水返凈，每次補漿都應見純凈水泥漿液開始從樁孔流出方可終止，終止補漿時補漿員向制漿站發出停泵信號，停泵后卸開注漿管接頭，通常長管補漿一次。
　　B、鋼管內補漿：壓力灌漿微型鋼管樁施工末次補漿前將注漿管捅入鋼管內約4m，將鋼管內填滿水泥漿液。
　　冠梁施工：
　　壓力灌漿微型樁冠梁采用鋼筋砼梁C20澆筑，冠梁截面300（寬）×200（高），冠梁通長布置，4φ16貫通筋，φ6.5@200。壓力灌漿微型樁頂部錨入冠梁150mm。
　　
　　二、預應力錨索施工
　　微型管樁支護施工完成后即開始土方的開挖工作，土方須與錨噴支護交叉作業，分層開挖(分層高度按土釘的垂直間距，約為1.0～1.2m，分段長度根據現場實際情況，一般為40～60m)。土方開挖與土釘墻的工藝流程這里不再表述，重點介紹一下噴錨支護中的預應力錨索施工工藝。
