摘要：高樁碼頭是港口工程中最常用的碼頭結構型式之一，由于具有結構輕，受力明確，適宜作成透空式，減弱波浪的效果好，適于軟土地基等優點，應用極其廣泛。本文就高樁碼頭施工關鍵部位質量控制談一些體會。

　　關鍵詞：高樁碼頭,結構特點,施工,質量控制

　　引言

　　高樁碼頭結構形式目前在港口工程中得到較為廣泛的應用，其在施工方面亦具有了豐富的經驗。但隨著建筑市場進一步開放，各種類型、資質的分承包商的引入，基本施工工藝有所改進，但施工工藝的精細化理念有弱化的趨勢，關于高樁碼頭很多有用的施工細節處理在工程中不能很好推廣，致使質量通病不能得到有效控制，工程觀感得分率較低，甚至影響工程的使用功能及耐久性。鑒于以上原因，在高樁碼頭施工中對控制質量通病、影響工程外觀質量等部分關鍵工序、操作進行對比、分析，并針對性地制訂初步的精細化施工工藝，為實際操作提供依據。

　　1.高樁碼頭結構特點

　　高樁碼頭是建造在軟土地基的重要碼頭結構形式之一。高樁碼頭顯著的結構特點是結構輕，受力明確，適宜作成透空式，減弱波浪的效果好，適于軟土地基。缺點是結構單薄。耐久性差，構件易損壞并難于修復，對地面超載及裝卸工藝變化適應性差。它的基本組成可主要分為以下幾部分：上部結構，碼頭地面，將樁基連成整體，并把荷載通過樁基傳給地基，安設有各種碼頭設備;樁基，支承上部結構，并把作用在上部結構上的荷載傳給地基，同時也起到穩固地基的作用，有利于岸坡穩定;擋土結構，為了減小碼頭的寬度和與岸坡的銜接的距離，而設置擋土結構，以構成地面，有前板樁墻，后板樁墻和重力式擋墻。岸坡，要求有足夠的穩定性，對破浪、水流大的地方和地質差的情況，需要進行護坡處理，以免受沖刷。

　　2.高樁碼頭的施工中的關鍵措施

　　2.1灌注樁質量控制

　　2.1.1減少樁基偏位：①建立嚴格的測量作業制度。在樁基鉆孔施工前。對樁基的定位放線必須按照設計圖紙進行，并經嚴格校核無誤后才能進入樁基施工。②設置測量控制樁，定期校核樁位。在施工場地的周圍和場地內不容易發生位移的地方，根據施工需要設立一系列的控制樁。在樁基每個施工工序前，利用樁位與控制樁之間的位置關系，嚴格校核樁位。保證樁位的準確。③對樁位點進行有效保護。在施工前，將樁位提前開挖樁孔深0.6m左右，根據場地的施工特點，將樁位點放人孔底，并作警示攔護等措施，對樁位進行有效保護，減少各種破壞樁位的因素。

　　2.1.2降低樁底沉渣量：①認真檢查，采用標準的測繩與測錘。②一次清孔后，不符合要求，應及時采取措施：如改善泥漿性能，延長清孔時間等。在下完鋼筋籠后。再檢查沉渣量，如沉渣量超過規范要求，應進行二次清孔。二次清孔可利用導管進行，準備一個清孔接頭，一頭可接導管，一頭接膠管，在導管下完后，提離孔底0.4m，在膠管上接上泥漿泵直接進行泥漿循環。二次清孔可及時有效保證樁底干凈。

　　2.1.3防止鋼筋籠上浮：(1)灌注混凝土過程中，應隨時掌握混凝土澆注標高及導管埋深，當混凝土埋過底端2m～3m時，應及時將導管提至鋼筋籠上。(2)當發現鋼筋籠開始卜浮時，應立即停止?jié)沧ⅰ２��?zhǔn)確計算導管埋深和已澆混凝土標高管后再進行澆筑，上浮現象即可消除。

　　2.1.4防止產生斷柱與夾泥層：(1)要認真做好清孔工作，防止孔壁坍塌。(2)要盡可能提高混凝土澆注速度。開始澆注混凝土?xí)r，要盡量積累大量混凝土，其產生的極大的沖擊可以克服泥漿阻力;要快速連續澆注，使混凝土和泥漿一直保持流動狀態，從而防導管堵塞。(3)提升導管要準確可靠。灌注混凝土過程中隨時測量導管埋深，并嚴格遵守操作規程。(4)灌注水下混凝土前要檢查導管是否有漏水、彎曲等缺陷，發現問題要及時更換。

　　2.1.5防止產生柱頂空心：為防止樁頂空心，灌注結束前導管插入混凝土中深度不超過6.0m;灌注結束后，導管拔出混凝土前先上下活動幾次，幅度不超過50cm，或者用人工振搗樁頂混凝土，時間不超過20s;盡可能縮短灌注時間，避免使樁頂混凝土產生假凝現象，降低樁頂混凝土的流動性。

　　2.2墩臺施工

　　在墩臺施工前應按設計指定的技術要求，根據《水運工程混凝土施工規范》JTS202-2011進行配合比設計。確定的配合比，應根據指定的要求制作試件進行試驗校核。

　　因墩臺體積和自重較大，同時由于在潮位變化和樁基自身受力條件限值，往往無法采取一次性整體澆筑，因此首先需考慮不同墩臺的分次澆筑及底模側模的足夠強度、剛度。由于墩臺采取分次澆筑，需加強其外觀和整體澆筑的質量，在工藝和方法上采取可行的措施。為此，墩臺砼必須是原裝原色，色澤一致，結構尺寸準確，棱角分明。強度符合設計要求，且表面光潔平整，接頭順直;墩臺前后、左右邊緣距設計中心線尺寸誤差不超過±20mm。支承墊石頂面高程允許偏差0—10mm，平整度不大于5mm;每孔混凝土梁一端兩支承墊石頂面高差不超過4mm。各種預埋件，預留孔位置正確，無漏項。墩身采用大塊鋼模板，墩身一次立模到頂，一次澆注砼;橋臺耳墻高度范圍內的臺身和托盤，頂帽應一次性澆注成型。墩臺施工完畢，應對墩臺進行中線、水平及跨度貫通測量，并標出各墩臺的中心線、支座十字線、梁端線及錨拴孔位置。暫不架梁的錨栓孔或其它預留孔，應排除積水將孔口封閉。

　　2.3樁帽、帽梁施工

　　工藝流程：結構底標高測設→支承體系安裝→底模鋪設→樁頭處理→結構邊線測設→鋼筋綁扎→側模安裝固定→混凝土澆筑→混凝土養護→模板拆除→混凝土表面修補。

　　2.3.1樁頭處理

　　目的：將樁頭超出設計標高部分切除，以保證上部結構正常施工。同時，一方面防止直接鑿除形成劈角，影響外觀質量;另一方面防止包樁高度達不到設計要求，影響節點剛度。

　　措施：1)標高測設。由測量人員測設結構底標高和樁頂標高，然后由施工人員根據上述標高標出樁頂切割的輪廓線。方樁用水平尺直接劃線，管樁借助圓環板和水平尺劃線。2)樁頂切割。a.方樁先沿切割線切割，切割深度和鋼筋保護層一致，然后鑿除樁頂混凝土。b.混凝土管樁先沿切割線切割，然后鑿除多余部分。

　　2.3.2支承系統設置

　　目的：避免吊筋螺栓割除深度不夠，修補不到位引起鋼筋銹蝕及外觀質量不佳。

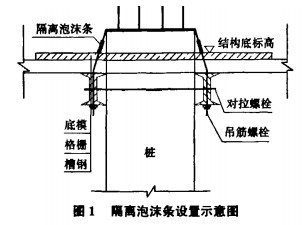

　　措施：在條件允許的情況下，方樁優先使用夾樁圍囹，管樁則使用鋼抱箍。如使用吊筋螺栓則進行如下處理：底模鋪設前在吊筋螺栓根部綁設塑性泡沫條或類似材料，泡沫條高出底模約5mm。在底模拆除時吊筋螺栓割除的深度滿足要求，然后補平螺栓孔，達到防銹的目的(見圖I)。

　　2.3.3對拉螺栓的處理

　　目的：確保螺栓“割除”深度滿足要求，修補形狀規則，改進混凝土外表修補質量。

　　措施：使用“H”形圓臺螺母，并根據現場的實際情況進行改進，從而解決對拉螺栓割除及修補問題。

　　2.3.4模板拼縫的處理

　　目的：防止模板拼縫處漏漿，引起爛根、漏石等質量通病，改進混凝土外觀質量。

　　措施：1)底模上設置三角條，四周貼雙層雙面膠條，相鄰模板拼縫設置雙層雙面膠條，確保模板間接觸密貼。2)拼裝式模板拼縫采用“階梯式”拼縫，提高模板的整體性。模板編號，現場依次拼裝。3)封頭板四個角采用內圓角三角條，封頭螺絲用小木塊貼緊模板內壁，便于螺絲頭切割及修補。

　　2.4施工期岸坡的穩定性控制

　　挖泥要嚴格控制，采用分段分層均勻方式;合理安排開挖順序。采用合理的打樁施工方式，以減小打樁隊岸坡穩定性的影響。布置監測點，密切關注岸坡的變形，順岸設置的深層測斜儀間隔不宜大干80m。對岸坡嚴格控制其側向位移標準。定側移速度不超過4mm/d，總位移值不超過30mm。發現岸坡穩定性出現異常情況，應及時分析原因并及時采取應急措施。當連續三天總側移大于10mm時，應視為異常情況。

　　4.結束語

　　高樁碼頭是較為普遍的碼頭結構型式 雖然有較成熟的施工經驗 但施工過程應具體結合碼頭的結構特點、地質情況、周邊的施工條件等因素，制定切實可靠的施工方法。重點應抓好碼頭的施工質量控制及有關防護措施，合理安排施工順序，確保施工全過程的安全與整個工程的質量。

　　參考文獻

　　[1] 《高樁碼頭設計與施工規范》(JTS167-1-2010)，中華人民共和國交通部，2010

　　[2]《港口工程灌注樁設計與施工規程》(JTJ248-2001)，中華人民共和國交通部，2001

　　[3]《水運工程混凝土施工規范》JTS202-2011，中華人民共和國交通部，2011

　　[4] 《水運工程測量規范》(JTJ203-2001)，中華人民共和國交通部，2001

　　[5]《水運工程質量檢驗標準》(JTS257-2008)，中華人民共和國交通部，2008
