摘要：水利水電施工中大型閘門制作安裝受客觀條件限制較大，本文根據具體施工條件及現有設備制定專項方案，并在實踐中成功運用；文中介紹了安裝工程中的流水施工作業和運用卷揚系統來吊裝重物，可供大家參考。
　　關鍵詞：流水施工、吊裝、焊接
　　一、工程概況：
　　某大型水電站右岸河床中安裝四臺燈泡貫流式水輪發電機組，每臺機組進水口各安裝一扇大型潛孔式平面滑動閘門，每扇閘門分為上下兩節，節間、底水封用I130-20橡膠止水，兩側和頂水封為P60-A橡膠；每扇閘門共重100噸，門葉面積為（13.59×6.3+13.59×6.4）＝173㎡。一臺2×630kN移動式啟閉機用于閘門啟閉操作。
　　受制于運輸條件，閘門在攔河閘下游海漫段現場制作，每節閘門分成上下兩塊，在孔口內拼接成形。根據施工計劃，需于09年汛期前在完成閘門的安裝，以確保安全渡汛，安裝工期為10天。安裝施工的任務就是將攔河閘海漫段的閘門，倒運到安裝間上上游25高程的空地，由此地吊上啟閉機平臺層，再由啟閉機吊入進水口門槽中，完成閘門安裝作業。本方案就四扇閘門的安裝作出說明。

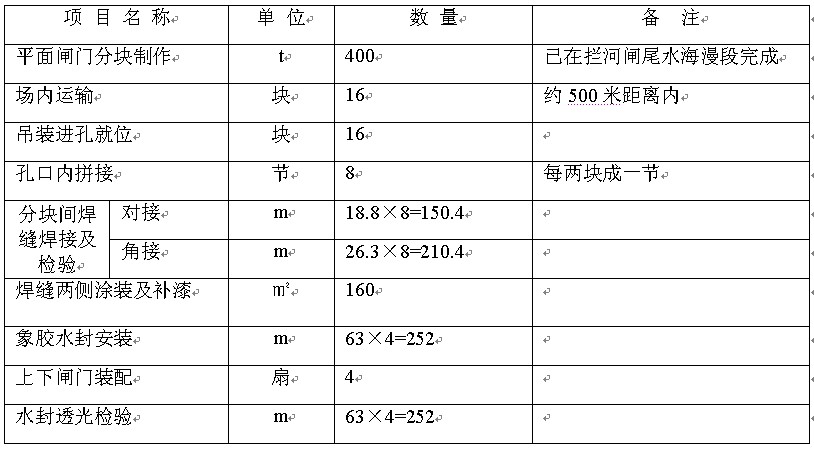

　　主要安裝工程量：


　　　二、已具備的條件
　　1.閘門在攔河閘海漫段分塊制作，已經完成梁格焊接焊接、面板鋪張，水封螺孔與水封壓板螺孔配鉆并標識；金屬表面噴砂除銹，分塊拼接焊縫兩側20㎝以外的閘門表面已按設計要求涂裝。
　　2.閘門底水封已完成安裝，滑塊也已安裝。
　　3.各塊閘門的吊耳孔、鎖定槽已按要求焰切完成，鎖定梁齊備。
　　4.各孔門槽埋件已經安裝并驗收合格。
　　5.施工道路暢通，安裝間上游側空地作吊裝場地已平整夯實。
　　6.2×630kN移動式啟閉機已經安裝完畢，并已完成交工驗收，可以交付使用。
　　
　　三、閘門分塊及編號說明：

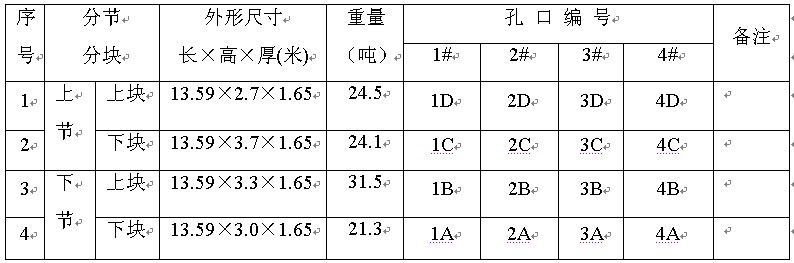

　　為了敘述方便將分塊制作的每塊閘門按孔口順序編號，如下表所示：
　　
　　　注：孔口號是從右至左；每孔閘門一扇閘門，分為上下兩節，之間由橡膠水封止水；每節上下分成兩塊，在孔內拼對焊接而成；分塊位置由閘門的梁格特征及板材規格決定，力求各塊重量相差不過大。

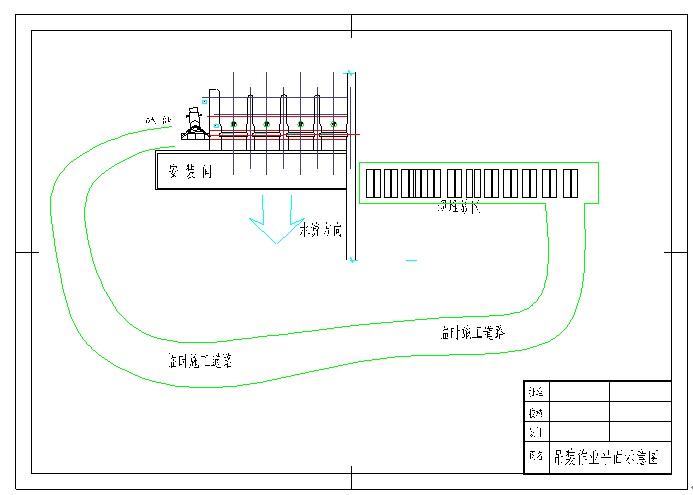

　　四、施工平面布置圖
　　根據現場道路交通條件，擬選擇右岸安裝間上游25m高程空地作為吊裝場地，此地需平整夯實，用于停放起重機、閘門吊裝；制作場到吊裝場地間已鋪設臨時施工道路，能滿足40噸平板車通行。
　　

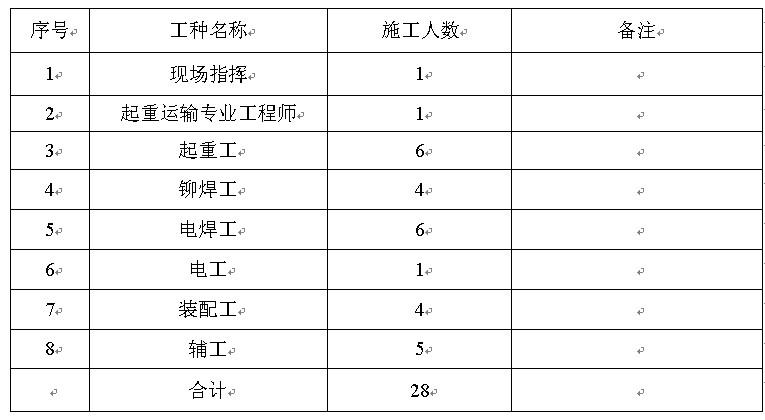

　　五、勞動力組織及機械設備安排：
　　
　　
　　
　　
　　
　　
　　
　　
　　
　　a) 施工機械（機具）設備及輔助材料
　　　
　　
　　　六、施工工期安排
　　1.基本工序
　�。�1）場內運輸：裝車、海漫至吊裝場間運輸、卸車；
　�。�2）吊裝：閘門翻身、吊起至啟閉機層、移位至相應的孔口上、鎖定；
　�。�3）拼裝：上下兩塊閘門拼對、焊接及驗焊、初裝橡膠水封、補涂裝、就位；
　�。�4）上下節閘門裝配：精調橡膠水封、上下節閘門定位裝置安裝、上節閘門平衡梁定位裝置安裝、吊入就位。
　　2.主要的限制條件
　　（1）唯一的一臺移動式啟閉機是主要的起重設備，從卸車到吊入就位，除焊接工序外基本都需要它來起吊閘門。
　�。�2）作業空間有限、不能在孔內上下同時作業，在孔內重復起吊閘門需交叉利用相鄰孔位。
　�。�3）起重機、平板車的機械臺班費。
　　3.流水施工橫道圖
　　
　　七、 重點工序—吊裝方案的說明：
　　1. 基本方法
　　利用45噸輪胎式起重機裝車，平板車運輸。利用此輪胎式起重機、安裝在移動式啟閉機上的卷揚系統作為起重設備，用抬吊的辦法將閘門卸車、翻身、吊起至34.5高程的高度；利用起重機的旋轉和啟閉機的移動共同完成閘門的移位至啟閉機層孔口上，用鎖定梁支承并固定；再用移動啟閉機將閘門吊到相應的孔口上，用鎖定梁固定在孔上，完成上下兩塊閘門的拼裝。
　　其中卷揚系統是自主設計的，下面作詳述。
　　2. 卷揚系統

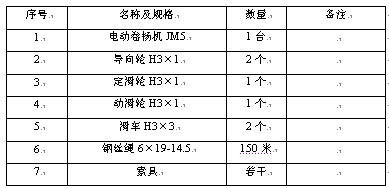

（1）組成

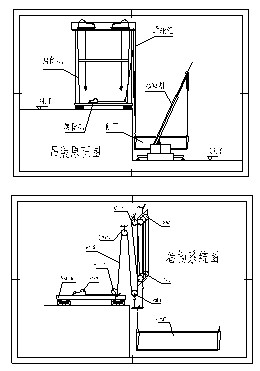

　　�。�2）工作原理圖和卷揚系統圖
　　
　　
　　
　　
　　
　　
　　（3）受力分析
　　由于滑車的結構尺寸與閘門結構尺寸、起升高度相比小得多，從動滑輪、滑車引下的承重鋼絲繩可近視作垂直，鋼絲繩可作在水平方向無分力，只有垂直方向的力：
　　起吊最重的一塊門葉重31.5噸時，鋼絲繩的受力
　　F1=0.5×31.5×1.2÷9=2.1噸
　　此時，滑車（H3×20）下引承重鋼絲繩的受力
　　F2=2.1×2×3=12.6噸
　　滑車（H1×15）下引承重鋼絲繩的受力
　　F3=2.1×2×1=4.2噸
　　（4）按最大受力選用：鋼絲繩6×19-14.5，其承載能力為15噸；相應地按15噸受力來選擇或加工制作索具如卸扣、成對吊索、吊耳、基礎板等。
　　
　　八、 質量、安全保證的主要措施
　　1. 嚴格按照設計及規范進行施工，保證金屬結構安裝質量；
　　2. 所有特殊工種人員必須持證上崗；
　　3. 按規范程序對焊縫質量進行檢驗，保證焊接質量；
　　4. 安裝完成后對閘門進行透光檢驗，保證閘門在擋水時密封不漏水；
　　5. 所有施工人員佩備必須的勞動保護用品；
　　6. 對所有施工人員進行安全教育，提高施工人員的安全意識；
　　7. 高空作業佩備安全繩，有恐高證者嚴禁進行高空作業；
　　8. 現場由專人統一指揮，防止由于現場混亂而發生安全事故；司索人員、起重機司機、啟閉機駕駛員等人員必須嚴格執行各自的作業操作規程；
　　9. 起吊過程中應系緊纜風繩，以避免晃動過大；
　　10. 在孔口內拼裝焊接時上方需鋪蓋模板，防止高空墜物；臨邊架設防護攔桿、掛設安全防護網。
