摘要：地下現澆砼外墻單側支模難以用普通對拉螺栓固定，通過對新型可拆卸的對拉螺栓在天津文化中心交通樞紐工程現澆砼外墻單側支模中的應用進行研究和分析，對新型對拉螺栓的施工工藝、細部控制技術重點進行闡述，取得了省工省時質量可靠的良好效果，結果證明該技術節省工期、造價低廉能夠保證工程質量。

　　關鍵詞：新型對拉螺栓,外墻,單側支模,施工研究

　　一、 項目工程概況

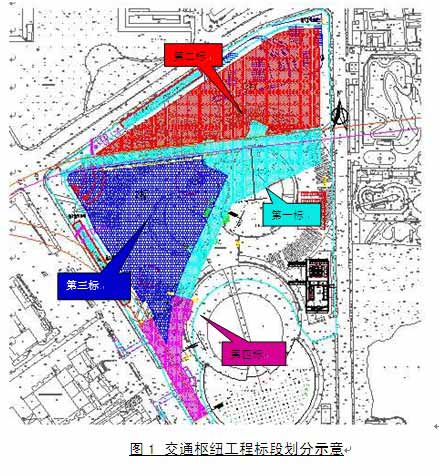

　　天津市文化中心交通樞紐工程西臨友誼路，北臨樂園道，包括地面公交樞紐場站、軌道交通地鐵5號線、6號線、Z1線車站、區間及其相鄰的地下商業及停車庫等，總平面面積約123700m2，總建筑面積約160000m2。共分為1、2、3、4個標段，各標段位置示意如圖1所 示。

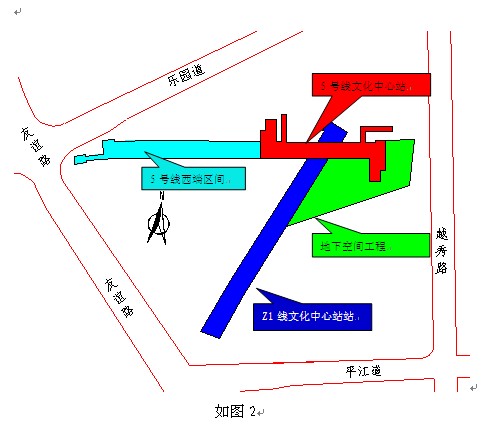

　　天津城市土地資源珍貴，市政府及既有天津博物館就在施工現場附件，許多地下工程外墻與用地紅線距離較近，基坑進行一般護坡處理，外側無作業面，必須采用單側支模。該工程地處銀河公園內，在友誼路以東、越秀路以西、樂園道以南、平江道以北。如圖1-1-2-2所示。



　　二、單側支模的特點：

　　1、單側支模使用普通對拉螺栓在合模時施工比較困難。

　　2、墻體的垂直度、平整度不易保證，容易出現常見的脹模、漏漿、錯臺等質量通病。

　　3、對于較高墻體底部混凝土側壓力很大，模板體系的設計要求非常高，模板的剛度要求高。

　　因此，對提高地下工程現澆砼外墻單側支模的施工質量提出了更高的要求。

　　三、單側支模型式的確定

　　采用新型對拉螺栓制模，將普通對拉螺栓換為可拆卸的新型對拉螺栓，可拆卸的一端與灌注樁中的鋼筋及墻體豎向鋼筋焊接，其余基本延用常規制模體系。優點在于：

　　1、新型對拉螺栓成本相對低廉，支設模板體系有可借鑒的經驗，采用滿堂紅腳手架，其整體性好。

　　2、新型對拉螺栓的使用可以使單側支模模板裝拆方便，支設速度快，省時省力。

　　3、對拉螺栓、模板支撐體系及滿堂紅腳手架的應用可以有效的保證墻體的垂直度、平整度。

　　四、新型對拉螺栓

　　新型防水對拉螺桿分為三節：中間的防水對拉內撐，墻體多厚內撐的尺寸就采用多長，兩端塑料堵頭為定位筋，與拉管兩端相連接的螺桿為周轉螺桿，它可以輕松拆卸，再使用時無論中間對拉管的尺寸是多少，周轉螺桿都可以與它匹配使用。內撐中間的防水部分采用建筑防水上廣泛使用的新型遇水膨脹材料，可以牢牢鎖緊滴水不漏。由于新型對拉螺桿兩端螺桿可以自由拆卸，非常適合單側支模施工中使用，并且可以重復使用。

　　五、工藝流程及操作要點

　　5.1 工藝流程

　　施工準備→將對拉螺栓可拆卸的一端與灌注樁及墻體中豎向鋼筋焊接→預埋地腳螺栓→搭設滿堂紅腳手架→單側支架吊裝到位→安裝單側模板支撐體系(主龍骨、次龍骨)→安裝加強鋼管(單側模板與滿堂紅腳手架用鋼管及頂絲固定)→安裝新型對拉螺栓→調節模板垂直度、平整度→驗收合格后澆筑混凝土

　　5.2 操作要點

　　(1)、地腳螺栓預埋

　　①、埋設方法：“7”字形地腳螺栓，與底板鋼筋點焊固定，點焊縫長度不小于50 mm，且不少于2個焊點，螺栓與底板混凝土面成45度角，平面投影線與外墻面成9O度直角。

　　②、因地腳螺栓不能直接與結構主筋點焊，為保證砼澆筑時埋件不跑位或偏移，要求在相應部位增加附加鋼筋，地腳螺栓點焊在附加鋼筋上，點焊時，請注意不要損壞埋件的有效直徑。

　　③、地腳螺栓出地面處與砼墻面距離：距砼面距離為200mm;出地面為150mm;各埋件桿相互之間的距離為300mm。在靠近一段墻體的起點與終點處宜各布置一個埋件。

　　(2)、埋設精度及允許偏差

　　①、螺栓與底板混凝土接觸點中心到墻體制模面距離為250 mm，允許偏差±1.5 mm。

　　②、螺栓露出底板混凝土面延伸長度為150 mm，允許偏差+2O mm。

　　③、螺栓與底板混凝土面成45度角，允許偏差±l度。

　　(3)、預埋螺栓要求

　　預埋螺栓埋設間距@400mm，允許偏差±20mm。

　　5.3模板及單側支架安裝

　　側墻模板選用1.5cm厚竹模板，加3cm的木板用模，次龍骨采用b×h=100×50@300落葉松木方，主龍骨采用Φ48@500的Q235雙鋼管。

　　模板安裝前應彈出模板就位線，并在柱墻鋼筋上部500mm 做好高程控制點。在墻模下口處應做砂漿找平，防止模板穿墻螺栓高低錯位及板下口跑漿。

　　模板安裝上墻前把板面清理干凈，檢查幾何尺寸是否準確，均勻，涂刷好脫模劑。

　　5.4混凝土澆筑

　　由于地下室的較高，為方便施工和減小混凝土澆筑時的自落高度，墻體可以分多次施工，并且每次澆筑混凝土?xí)r都要分層澆筑，每層澆筑高度為500 mm左右，嚴禁一次澆筑過高(易造成爆模或振搗不充分)。

　　六、受力計算

　　(1)、荷載

　　①、振搗混凝土?xí)r產生的荷載：垂直面模板取4kN/m2。

　　②、新澆筑混凝土對模板側面的壓力標準值采用內部振搗器，按下列2式計算，并取較小值。

　　F =0.227to1V (1)

　　F = yH (2)

　　式中：F一新澆筑混凝土對模板的最大側壓力，kN/m2;

　　y 一混凝土的容重，kN/m3;

　　新澆混凝土的初凝時間，取to=5 h;

　　混凝土的澆筑速度，取4m/h;

　　混凝土側壓力計算位置處至新澆筑混凝土頂面的總高度，取地下室高3.5 m;

　　外加劑影響修正系數，不加外加劑時取1.0，摻具有緩凝作用的外加劑時取1.2;

　　混凝土坍落度影響修正系數。當坍落度小于30 cm時取0.85，50～90 cm時取1.0，110～ 150 cm時取1.15。

　　由式(1)得F =72kN/m2

　　由式(2)得F =84kN/m2

　　取二者中較小值，則F =72 kN/m2。

　　③、傾倒混凝土?xí)r產生的水平荷載為2kN/m2。

　　再進行主龍骨、次龍骨受力驗算，滿足要求方可使用。

　　七、質量控制

　　7.1 主控項目

　　(1)安裝上層模板及其支架時，下層樓板應具有承受上層荷載的承載能力，或加設支架;上、下層支架的立柱應對準，并鋪設墊板。

　　(2)涂刷模板隔離劑時，不得沾污鋼筋和混凝土接槎處。

　　7.2 一般項目

　　(1)模板的接縫不應漏漿;在澆筑混凝土前，木模板應澆水潤濕;

　　(2)模板與混凝土的接觸面應清理干凈并涂刷隔離劑;

　　(3)澆筑混凝土前，模板內的雜物必須清理干凈;

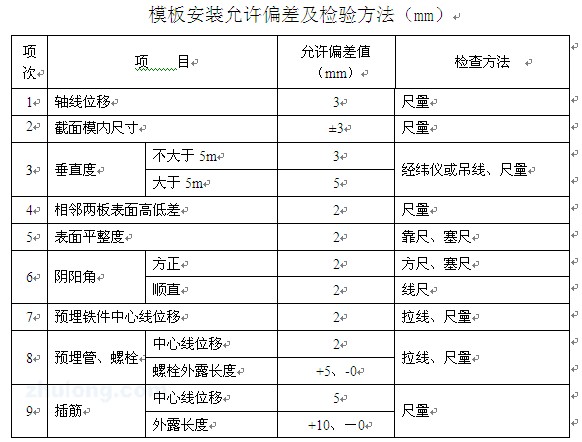

　　(4)允許偏差應符合下表要求：



　　八、結束語

　　通過對天津文化中心交通樞新型對拉螺栓在地下工程現澆砼外墻單側支模施工關鍵技術的研究及創新，極大提高了現場施工的進度和質量，有效避免墻體漲模、錯臺、漏漿等質量缺陷;保證墻體的垂直度、平整度，圓滿完成了天津市政府2010年6月30日，全部頂板封頂?shù)墓て谝�求，與普通對拉螺栓相比成本大大降低，取得了良好的經濟效益和社會效益，得到了市有關領導的好評。

　　參考文獻：

　　《建筑工程施工質量驗收統一標準》(GB50300-2001)

　　《混凝土結構工程施工質量驗收規范》(GB50204-2002)
