摘要：本文筆者主要對建筑內部排水系統的組成以及體制進行了闡述，其次對排水管系中水氣流動的物理現象進行了研究，最后詳細的闡述了排水管道的布置與敷設。
　　關鍵詞：建筑內部；排水系統；布置；敷設
　　一引言
　　在近代我國排水工程發展緩慢，建國前全國103個城市建有排水設施，管線總長6034.8km，全國只有上海、南京建有城市污水處理廠，日處理能力為4萬噸。1921年上海北區污水廠，是我國最早的活性污泥法水廠。排水系統是指為保護環境而建設的一整套用于收集、輸送、處理和利用污水的工程設施系統；排水系統的作用主要是保護環境免受污染，使城市免受污水之害和洪水之災；促進工農業生產，保證城市可持續性發展，建筑內部排水系統的基本要求是系統能迅速通暢地將污廢水排到室外；排水管道系統氣壓穩定，有毒有害氣體不進入室內，保持室內環境衛生；管線布置合理，簡短順直，工程價低。
　　二建筑內部排水系統的組成以及體制概述
　　2.1建筑內部排水系統的組成
　　完整的排水系統一般由下列部分組成,如下圖2.1所示：
　　

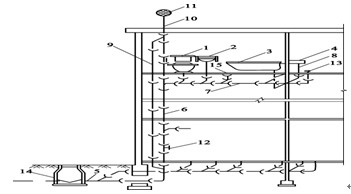

　　圖2.1建筑內部排水系統的組成
　　1）衛生器具和生產設備受水器：它們是用來承受用水和將用后的廢水、廢物排泄到排水系統中的容器；2）排水管道：排水管道由器具排水管(連接衛生器具和橫支管之間的一段短管，除坐式大便器外，其間含有一個存水彎)、橫支管、立管、埋設在地下的總干管和排出到室外的排出管等組成；3）通氣管道：衛生器具排水時，需將排水管系中的臭氣和有害氣體排到大氣中去，需使管系內經常有新鮮空氣和廢氣之間對流，可減輕管道內廢氣造成的銹蝕；4）清通設備：為疏通建筑內部排水管道，保障排水暢通，常需設置檢查口、清掃口及帶有清通門的90°彎頭或三通接頭、室內埋地橫干管上的檢查井等。
　　2.2建筑內部排水體制
　　建筑內部的排水體制可分為分流制和合流制兩種，分別稱為建筑內部分流排水和建筑內部合流排水。1）下列情況，宜采用分流排水體制：①兩種污水合流后會產生有毒有害氣體或其他有害物質時；②污染物質同類，但濃度差異大時；③醫院污水中含有大量致病菌或含有放射性元素超過排放標準規定的濃度時；2）下列情況，宜采用合流排水體制：①城市有污水處理廠，生活廢水不需回用時；②生產污水與生活污水性質相似時
　　三關于排水管系中水氣流動物理現象的研究
　　一般來說，建筑內部排水系統中兩個最重要的問題：確保立管內通水能力；防止水封破壞。
　　這兩個問題都與立管內壓力有關。
　　3.1水封的作用及其破壞原因
　　水封是利用一定高度的靜水壓力來抵抗排水管內氣壓變化，防止管內氣體進入室內的措施。水封破壞因靜態和動態原因造成存水彎內水封高度減少，不足以抵抗管道內允許的壓力變化值(±25mmH2O)時，管道內氣體進入室內的現象叫水封破壞。水封的破壞除了與自虹吸損失、誘導虹吸損失、靜態損失有關外。還有水封的強度有關，水封的強度：是指存水彎內水封抵抗管道系統內壓力變化的能力，其值與存水彎內水量損失有關。水封水量損失越多，水封強度越小，抵抗管內壓力波動的能力越弱。
　　3.2立管內壓力波動的因素及防止措施
　　1）影響排水立管內部壓力的因素在普通單立管系統中，水流由橫支管進入立管，在立管中呈水膜流狀態挾氣向下流動，空氣從伸頂通氣管頂端補入。
　　2）穩定立管壓力增大通水能力的措施：增加管內壁粗糙高度Kp，使水膜與管壁間的界面力增加，減小水流下降速度；立管上隔一定距離設乙字彎(5－6層)消能，有實驗表明可以減小流速50%左右；利用橫支管與立管連接處的特殊構造，發生濺水現象，使下落水流與空氣混合，形成密度小的水沫狀水氣混合物，減小下降速度。
　　四排水管道的布置與敷設
　　4.1排水管道的布置
　　1．排水立管應設在靠近最臟、雜質最多的排水點處，污水管道的布置應盡量減少不必要的轉角及曲折，盡量作直線連接。2．生活污水立管不得穿越臥室、病房等對衛生、安靜要求較高的房間，并不宜靠近與臥室相鄰的內墻。3．明裝的排水管道應盡量沿墻、梁、柱作平行設置，以保持美觀。4．管道的安裝位置應有足夠的空間以利于拆換管件和進行清通和維護。排水出戶管一般按坡度要求埋設于地下，并宜以最短地距離通至室外。
　　4.2排水管道的敷設與安裝
　　1）在標準較高的建筑內所有的排水管道均暗裝；2）排水管必須采取可靠的固定措施，立管必須在每層設置支撐支架，橫管一般用吊箍吊設在樓板下3）排水管穿過承重墻或基礎處，應預留洞口，且管頂上部凈空不得小于建筑物的沉降量，一般不小于0.15m；3）排水管穿過地下室外墻或地下構筑物的墻壁處，應采取防水措施；4）排水管外表面可能結露，應根據建筑物性質和使用要求，采取防結露措施。
　　五結束語
　　總之，要想提高排水系統的效能，就應當改革生產工藝，進行技術革新，力求把有害物質消除在生產過程之中，做到不排或少排廢水盡量采用循環或重復利用系統，以減小廢水排放量回收廢水中的有用物質，節省能源、創造財富。
　　參考文獻
　　[1]宋堅．新型建筑給水管材的選用．給水排水，2001，27原芝泉等．鋼骨架增強塑料復合管及其應用．給水排水，2002，28
　　[2]張淼．新型建筑給水塑料管應用技術綜述．給水排水，1999，25
　　[3]程建華等．PP－R給水管在工程中的應用淺議．給水排水，200l，27
　　[4]凌劍等．PP－C管在管道直飲水工程中的應用探討．給水排水，2001，27
　　[5]水浩然．給水新管材－PPPE簡介．給水排水，2002，28
