關鍵詞：環網柜,電力電纜,地埋式電力變壓器

　　一、概述

　　1、項目概況

　　菩提島位于唐山灣國際旅游島渤海灣之中，總面積5.07平方公里，南 北長3公里，東西寬1公里，是華北第一大生態島，國際觀鳥基地(鳥類達400多種)，河北旅游生態示范區，河北旅游風景名勝區，河北文物重點保護單位，河北省誠信旅游單位。菩提島屬風景區、旅游度假區、自然保護區、動植物園、寺廟觀堂、科教文化旅游景點。以古、幽、閑、野、秀聞名于世。菩提島地形較為平坦，海拔高度平均為4米左右，呈西北高東南低之自然狀態。島上氣候宜人，屬暖溫帶濱海半濕潤季風氣候，夏季無酷熱感，受海陸風影響,往往高溫剛至又變成海風，使氣溫轉涼，非常適宜避暑度假。工程項目為島內10KV供電線路，包括道路照明工程及用戶設備供電工程。

　　2、編制依據

　　《城市電力規劃規范》 GB50293-1999

　　《供配電系統設計規范》 GB50052-2009

　　《城市道路照明設計標準》 CJJ45-2006

　　唐山灣國際旅游島總體規劃(2010-2020年)

　　唐山灣三島控制性詳細規劃-菩提島

　　3、編制原則

　　(1) 合理網、站布局，選用節能設備，加強負荷管理，降低電網損耗。

　　(2) 采用先進成熟的技術和設備，投資省，效率高，經濟實用，無污染，運行管理簡單。

　　(3) 貫徹安全第一、預防為主、防消結合的方針，滿足防火、防爆、抗震等安全設防要求。

　　(4) 注重環境保護，控制設施運行噪聲、電磁干擾。

　　二、選用設備特點

　　1、環網柜：環網柜的組成及性能指標 請登陸:www.365zhanlan.com 瀏覽更多信息

　　10kV戶外箱式環網柜，又稱環網供電單元(簡稱環網柜)，每個環網供電單元由3至5路開關共箱組成，接線方式靈活多樣，可以滿足不同配電網絡節點的需求。由于開關裝置和硬母線密閉在同一個不銹鋼金屬外殼內，采用SF6作為滅弧介質和絕緣介質，開關采用三相聯動的三工位SF6負荷開關或斷路器，其額定電流為630A，短時耐受電流可達20kA/3S。環網柜具有如下特點： 信息來源:http://365zhanlan.com

　　(1)、戶外型、全絕緣、全密封結構，能適應任何惡劣環境。 請登陸:www.365zhanlan.com 瀏覽更多信息

　　(2)、體積小、結構輕、結構緊湊，占地小。 信息來/365zhanlan.com

　　(3)、安裝簡單，操作方便，安全可靠、免維護。

　　(4)、具有電動和手動操作機構，配FTU后即可實現配電自動化。

　　由于它體積小、技術指標先進，完全可以取代常規的開關站，從而減少占地面積和縮短出線電纜長度，降低整體造價和維護費用。

　　2、電力電纜：電纜線路優點

　　(1)不占用地上空間 地下敷設電纜不占用地上空問，一般不受地上建筑 物的影響。

　　(2)供電可靠性高 直埋電纜及溝、隧道敷設電纜，不受雷電、風害、鳥害、掛冰等惡裂氣象條件的影響和人為故障等外界因素的影響，供電可靠性高。

　　(3)電擊可能性小電纜線路敷設于地下，無論發生何種故障，由于帶電部分 在接地屏蔽部分內，只會造成跳閘，不會傷害人畜，比較安全。

　　(4)分布電容較大 電纜的結構相當于一個電容器，無功輸出非常大。

　　(5)維護工作量少 電纜線路在地下， 一般情況(充油電纜線路除外)只需定 期進行路面觀察防止外損及 2～3 年做一次預防性試驗即可

　　3、地埋電力變壓器其本身優點：

　　(1)、采用配電網多點地埋電力變壓器供電改造方案，10KV配電線路直接進入負荷中心，配變采用小容量、密布點不受地形影響， 10KV高壓網延長低壓網縮短，大大減少了低壓線路線損。

　　(2)、采用地埋電力變壓器安裝靈活，可以直接埋入地下，供電控制設備占地面積少，地上面積不足一平方米，高度是箱式變電站的三分之一，地埋電力變壓器上部的地面可以綠化，美化環境。

　　(3)、采用小容量、密布點，在城市大型樓宇中一樓一變或一樓多變，在個別設備發生故障時，停電檢修影響面不大;在農村供電中采用桿下直埋小容量地埋電力變壓器，幾戶一變，減少線損和被盜事故，有力地提高供電可靠率。

　　(4)、由于10KV高壓直接到用戶，低壓線路較短，僅為接戶部分，到用戶實際電壓與額定電壓最為接近，欠壓時間和超壓時間質量得到保證。

　　(5)、有利于供電部門線路的考核。每臺地埋電力變壓器、配電箱均裝設綜合測試議，可方便實現電能計量、分時計量、最大需量計量、瞬時電量測量、電壓合格率自動計算、負荷曲線繪制、事件記錄等功能，有利于供電部門的分臺片考核，與線損獎直接掛鉤。

　　(6)、地埋電力變壓器采用國際先進制造技術，即使?jié)M負荷運行，噪音也小，符合國家環保標準。也可置于綠化帶水下和惡劣環境，可方便實現“環保化”，建成沒有視覺污染和環境污染的現代城市街區，美化了城市環境。目前在城市改造建設、新農村建設及住宅開發中要求電力部門在設置供電設備時不影響城區建設的景觀效果前提下，盡量減少供電設備占地面積。

　　(7)、地埋電力變壓器在城市零散供電中，可替代原路旁配電變壓器臺供電。這樣使城市道路兩旁清潔美觀、安全可靠，減少了由于雨雪天造成的停電事故，減少了維護量。在城市建設中，電力網線入地，供電點征地困難，安裝地埋電力變壓器可解決其實際困難

　　三、供電技術方案

　　1、 用電負荷預測方法的選擇

　　由于該區域的性質為國際旅游島，以旅館業、宗教用地及服務設施為主，故電力設施是該區域重要的基礎設施之一，設計方案應能滿足該區域用電負荷的需要，確保供電的可靠性﹑合理性。用電負荷預測方法主要采用單位建筑面積負荷指標法。

　　2 、用電負荷預測

　　采用單位建筑面積負荷指標法進行用電負荷估算的依據為《城市電力規劃規范》，其中居住建筑用電負荷指標為20~60瓦/平方米，公共建筑用電負荷指標為30~120瓦/平方米，工業建筑用電負荷指標為20~80瓦/平方米。最終負荷為9047.33千瓦，負荷密度為1784.5千瓦 /km²。本島區域內旅館區及服務設施區域為主要用電負荷區

　　3 、10KV配電的設置

　　依據負荷預測，按照用電域區采用環網結構供電，設置環網柜，由環網柜向負荷區域供電(如圖)。供電電網電壓為10千伏，低壓配電網電壓為380/220伏。其特點：可靠性高，兩端供電，運行、維護、檢修靈活，經濟實用。

　　技術要求：

　　(1)10KV中壓配電網的供電半徑約為3~5km。

　　(2)旅館區、宗教用地及服務設施區的供電可采用配電房和地埋變壓器兩種方式供電。每個地埋變壓器的容量不大于630KVA。

　　(3)供電線路采用鎧裝銅芯電力電纜ZRYJV22–8.7/15KV，規格采用截面積為185mm²及240mm²，在人行道、綠化帶內敷設，埋深在冰凍層以下，過道路時穿鋼管保護。

　　(4)10KV電纜的敷設方式為埋地敷設，電纜根數少于4根采用直埋形式，電纜根數為4-20根采用電纜排管或電纜溝敷設方式。

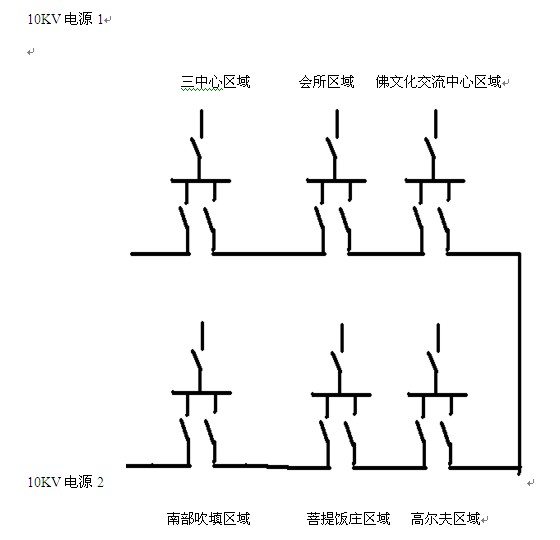

　　菩提島10KV供電方案圖
